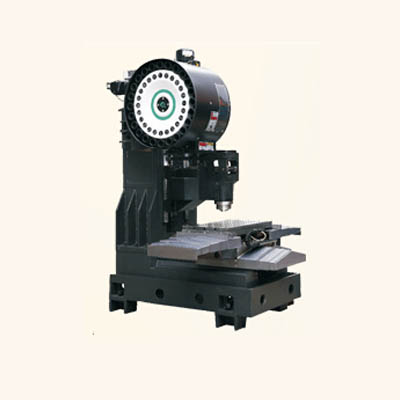

同动式超高速钻攻中心T-sm700
【英国】 【英国佳密特】
同动式超高速钻攻中心T-sm700主结构铸件采用高品质的米汗纳铸铁,并经二次退火处理,确保结构高刚性,高稳定性,永久确保品质.铸件经由有限元素分析法电脑计算分析,合理的结构强度及加强肋的搭配,提供机械之高刚性.
手 机:135-2207-9385 135-0128-2025
电 话:
邮 箱:
联系人:
产品详情

高刚性、高精度的结构设计


      主结构铸件采用高品质的米汗纳铸铁,并经二次退火处理,确保结构高刚性、高稳定性,永久确保品质。
      铸件经由有限元素分析法电脑计算分析,合理的结构强度及加强肋的搭配,提供机械之高刚性。
      三轴釆用线轨支撑,可支撑重负荷,快速移动,确保定位精准。
顶级铣削性能


      推荐使用BT40规格主轴,使普通钻攻中心配置的BT30主轴最大只能安 装2.5Kg刀具,现在可以安装6.5Kg的刀具,使大规格刀具进行大扭矩切削成为可能。

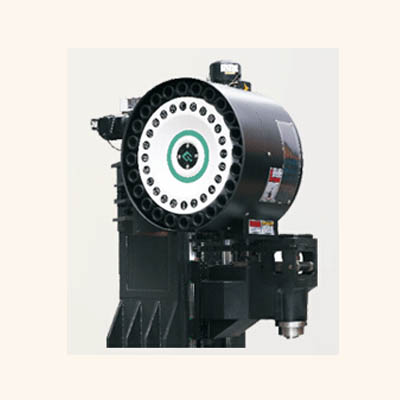

      同动式刀库系统,可装载24把刀具。
      超高速换刀,换刀时间只需0.85秒。

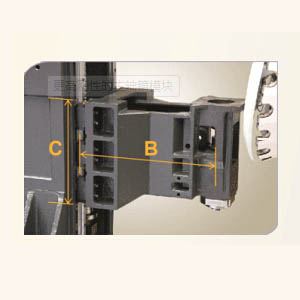

更高刚性的主轴箱模块

      经特别加固的主轴箱三组6个滑块设计,大大加强了主轴箱与立 柱之间的接触刚性。
      且短喉深设计,喉深与主轴箱,上下滑块距离设计成1:1。使切削受力更为合理,刚性更强。
      主轴箱采用无配重设计,由高功率Z轴马达驱动,进给灵敏精确。

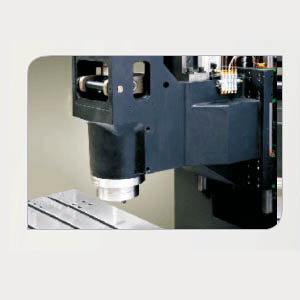

更高可靠性

      钻攻中心的故障率多是因为打刀装置所引起,由于打刀缸受外 部气压不稳定及气缸密封圈磨损等原因,使松拉刀动作异常, 造成换刀失败,严重时会损坏刀库和主轴。
      佳密特钻攻中心同动式刀库已完全取消打刀缸形式进行换刀, 采用纯机械结构,故障率极低。

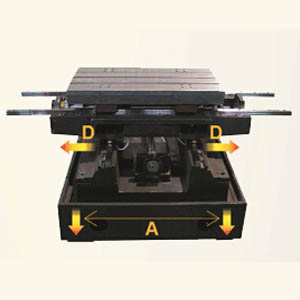

      大跨距底座(图标A).有效分散重力及加工承受力,让立线最佳化, 负载更重的工件。 鞍座悬伸短(图标D),大幅提高动态精度。 200公升水槽、后方排屑。后斜式底座设计,泄水道傾斜角度大,切屑液 回流速度快,可迅速冲刷帶离切屑,避免堆积在机台内,达到迅速 排屑的功能。 X Y Z三轴线轨及滚珠螺杆采用自动集中油润滑系統。

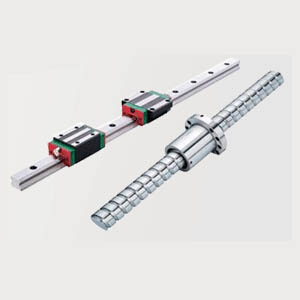

加大规格的传动部件,更高传动刚性


      32mm直径的滚珠丝杆,配置加长丝杆螺母;
      30mm宽度的直线导轨,配置超重预载的线轨滑块;
      如此的高刚性传动部件的设计,完美地结合了高刚性的机身, 使大扭矩切削的高效加工发挥地淋漓尽致

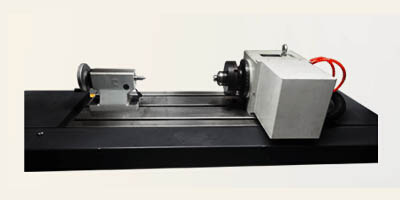

更大行程、更大工作台面、更大适用范围


      加大后的行程、工作台面,让加装第四轴不 再成为钻攻中心头痛的事。
      更大的行程、工作台面,使钻攻中心的有效 加工范围得到改善。
