一

幻影家族

TOPNC

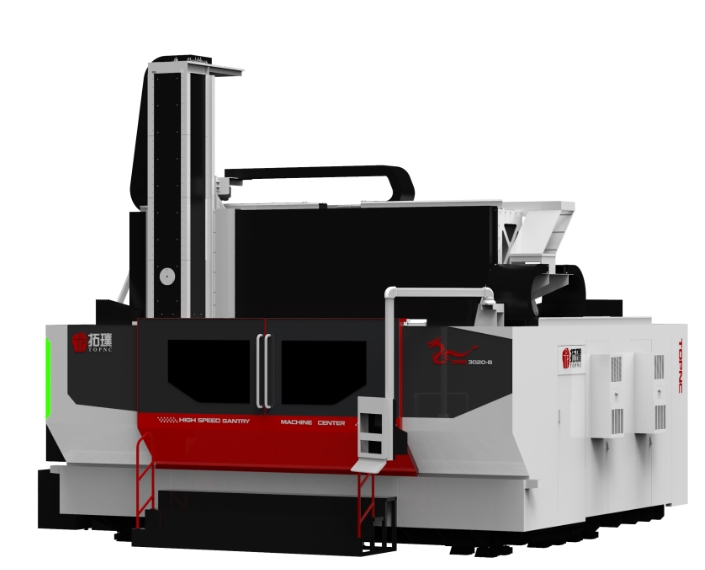

超高速龙门五轴加工中心 GMB‑B系列

核心亮点

极速性能：快移速度150m/min，加速度15m/s²，动态响应行业领先

超高效率：加工效率最高提升100%，换刀时间≤4s，量产节拍大幅缩短

轻量化强刚性：碳纤维结构减重50%、刚性提升3倍，热稳定性更优

智能降本：能耗与基建费用双降30%，自动化上下料，适配高效产线

咨询电话：159 1097 4236

典型行业应用

适用于新能源汽车、航空航天、通用机械等大型结构件高效量产加工。

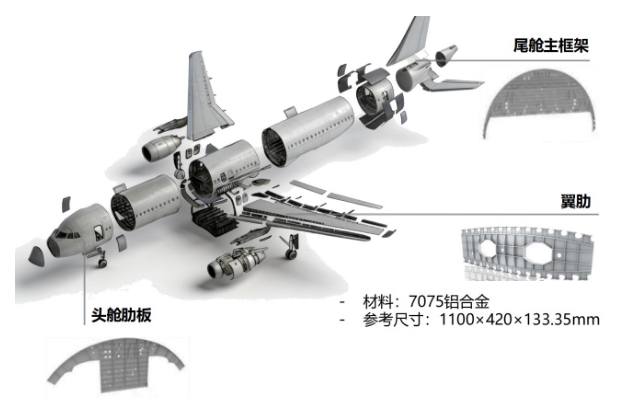

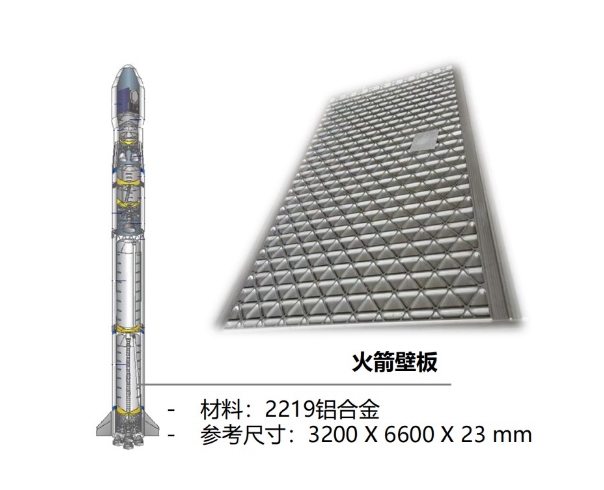

航空航天：航空航天大型结构件高质量增效加工，包括飞机翼梁、翼肋、型框、火箭壁板等铝合金典型零件。

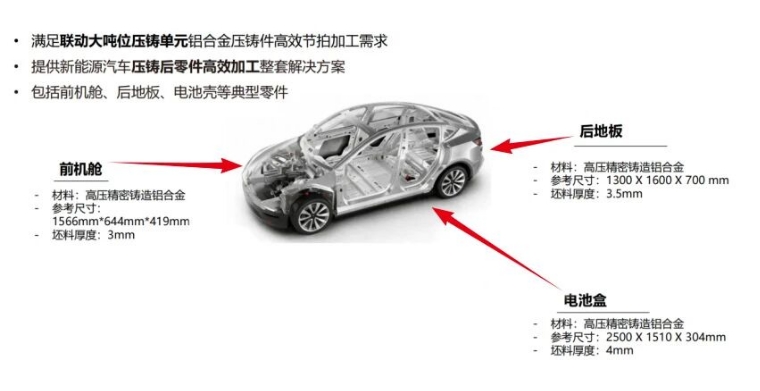

新能源汽车

成功案例分享

新能源汽车某型电池盖加工：

工件名称：新能源汽车某型电池盖

材料：高压精密铸造铝合金

零件尺寸：2047 × 739 × 175mm

毛坯类型：非规则形状薄壁零件

二

幻影家族

TOPNC

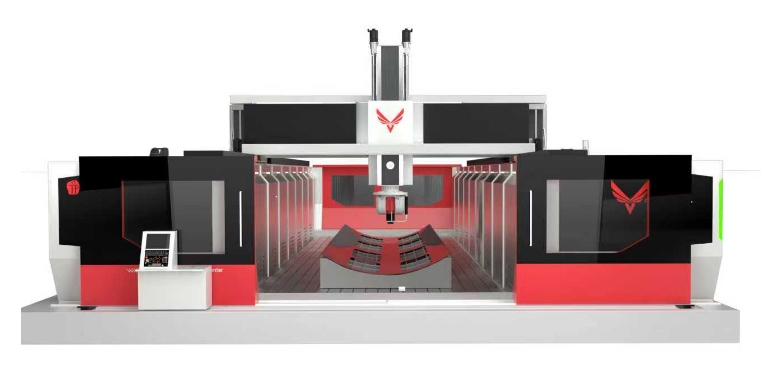

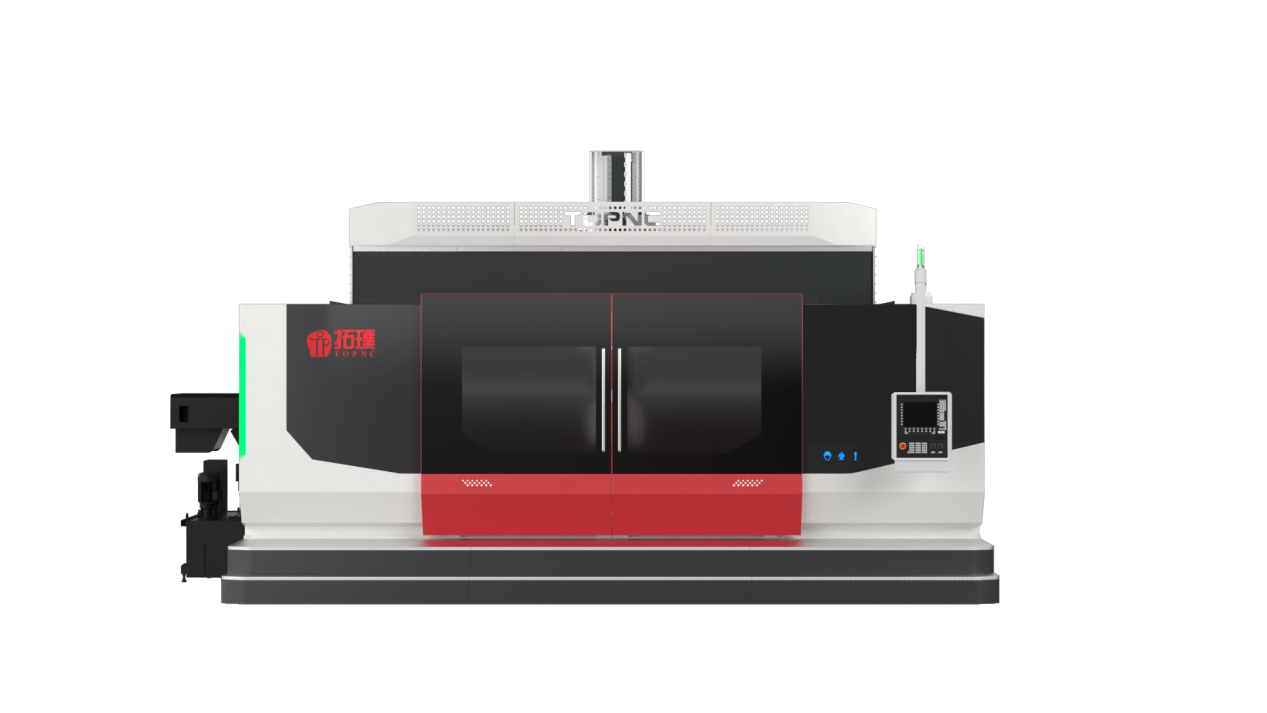

超高精龙门五轴加工中心 GMB‑G系列

核心亮点

微米级超高精度：直线轴重复定位精度≤4μm，平均空间定位精度≤0.002mm/m³，五轴联动精度≤20μm

高热稳定性：±5℃温度变化精度波动≤10μm，热位移补偿≤10μm/℃

高速高动态：快移速度≥80m/min，加速度≥7m/s²

低成本高效益：能耗与基建费用较传统龙门降低30%

碳纤维轻量化结构：移动部件重量仅为传统钢结构50%，刚度达钢材3倍，热稳定性达钢材10倍

典型行业应用

适用于半导体、汽车模具、航空复材模具、能源、轨道交通、船舶等超高精度要求领域。

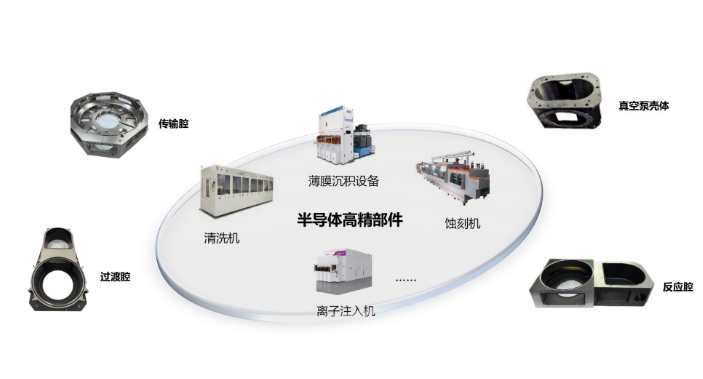

半导体高精零件：专注半导体高精度零部件加工，可加工铝合金、钛合金、不锈钢等材质真空腔体，满足高精度尺寸、表面质量与形位精度要求。

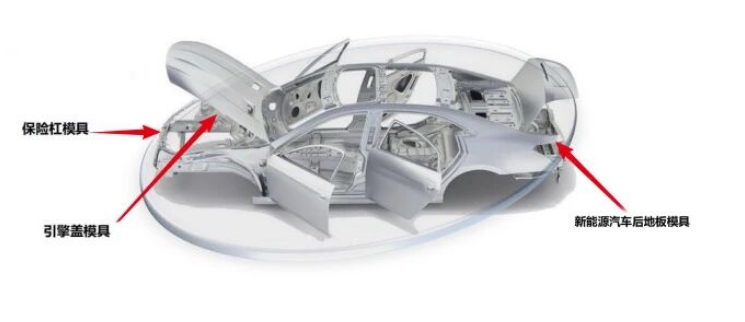

汽车模具：

聚焦汽车覆盖件模具高效、高精度加工，“粗精一体”。

满足覆盖件模具对良好表面质量、高精度尺寸和形位精度要求。

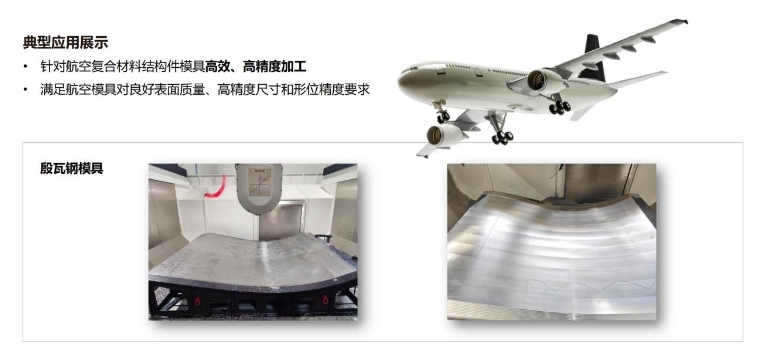

航空航天复材模具

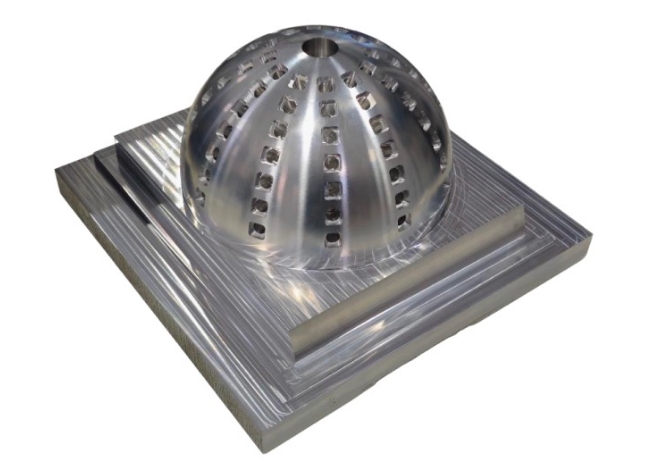

半导体行业半球法向孔验证件

工件名称：半球法向孔验证件

加工材质：7075铝合金

加工尺寸：420×420×230mm

技术亮点：全行程RTCP<0.01mm；高速高精加工，多角度镗孔与铣削

三

幻影家族

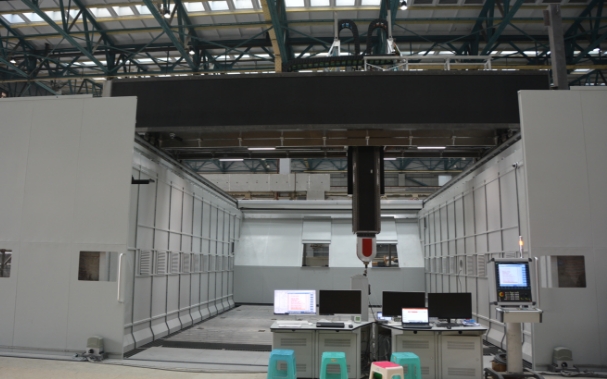

超大跨度五轴龙门加工中心

核心亮点

超大行程：最大行程15m，一站式加工大型部件

微米精度：空间定位精度 ≤0.01mm/m³，重复定位精度 ≤5μm

五轴高精：R‑test 自动校准，RTCP 精度 ≤0.02mm

高热稳定：±5℃ 温度变化，精度波动 ≤10μm

高效动态：快移速度 60–70m/min，加速度 0.7g

绿色节能：轻量化设计，基建与能耗双降 30%

智能测控：多维度补偿+在机监控，全过程质量闭环

典型行业应用

专注服务超大型高端零部件制造，覆盖领域包括，航空航天、大型模具、复材构件、高端装备等

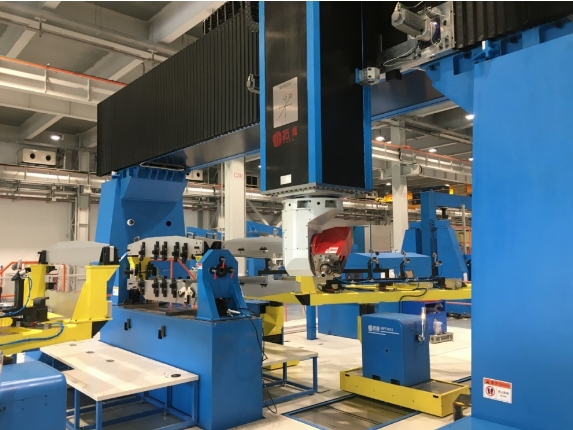

成功案例分享

客户：某飞

加工范围：X7000/Y5500/Z1500mm

快移速度：20m/min

加工对象：水平尾翼

定位精度： 0.01mm/m

重复定位精度 ：0.005mm

客户：某飞机主机厂

加工范围：X9500/Y6500/Z2000mm

快移速度：30m/min

加工对象：某机身部段

重复定位精度：0.004mm

空间定位精度 ：0.05mm（6m×5m×1.5m 范围）

拓璞数控——高端机床制造与工艺专家

以全自主核心技术，引领精密加工产业升级！
