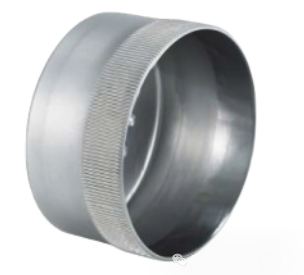

柔轮 是谐波减速器传动装置的核心部件。这些高精度零件在单级传动中就能实现极高的减速比，相比传统行星齿轮需要多级串联、占用大量空间，优势非常明显。但它的制造难度，也远超普通齿轮。

薄壁、高硬、高精度：柔轮制造的三大挑战

柔轮的制造对机床、工艺控制和质量保证都提出了极高要求。薄壁几何结构、高强度材料与微米级的精度需求叠加在一起，让它成为现代齿轮加工中最具挑战性的任务之一。

壁厚通常不到一毫米。这种薄壁结构功能必需，却给工件夹紧带来了巨大困扰——哪怕极小的夹紧力也会引起弹性变形，直接造成齿轮加工误差。柔轮的典型模数在0.15至1.5毫米之间，齿数100到400齿，材料为SNCM 439（40CrNiMo）等高强度钢，热处理后硬度可达38至42 HRC。

在精度上，柔轮的齿形质量必须满足DIN 3960/62或ISO 1328第4级标准，这意味着节距公差要控制在个位数微米。圆周跳动则必须保持在5微米以内。这些公差的严格遵循，决定了整个传动系统的定位精度与运行性能。

从毛坯到成品：柔轮精密的制造工艺链

柔轮采用多阶段工艺流程，软硬加工结合，每一步都环环相扣：

软车削——毛坯预加工与热处理前的轮廓精加工
热处理——淬火、高温回火、液氮深冷处理以及低温回火
硬车削——热处理后的精密加工，完成功能表面的精加工
油冷回火——热稳定化与应力消除
内孔珩磨——对内孔进行高精度精加工，作为滚齿的定位基准
滚齿——齿轮加工
去毛刺——去除齿缘毛刺
清洗——工业零件清洗

咨询：159 1097 4236

核心工序：柔轮的滚齿怎么做到极致

滚齿是柔轮制造中最关键的生产步骤。埃马克为此开发了专门的工艺策略和机床配置，以实现可重复的最高质量生产。

滚齿前的零件要求

滚齿前，通常会对内孔进行珩磨，以确保膨胀销夹紧时所需的表面光洁度和圆度。壁厚必须沿整个周长均匀一致，任何波动都会影响膨胀特性，进而产生齿形误差。工件在加工前还需彻底清洁，内孔残留的切屑或杂质既影响夹紧精度，也可能造成损伤。

夹紧方案是柔轮加工的难点之一。薄壁几何结构不允许使用点式受力的机械夹头，否则会导致不可接受的变形。埃马克采用液压膨胀夹头，让力均匀分布在整个内圆周面。这些液压夹头的圆跳动精度最高不超过3至5微米。在夹持位置，工件还需要精确的轴向定位，才能正确实现齿向修形。

滚齿刀具同样需要满足极高要求。采用硬质合金滚齿刀，针对特定模数定制，具有指定的节距公差，并与刀具制造商紧密协调。此外，用于柔轮的滚齿刀还带有特殊的轮廓形状，以确保齿形精度。

机床设计与控制技术

柔轮加工对机床运动学、热稳定性和直接驱动控制都提出了极高要求，埃马克为此打造了一整套高精度解决方案。

K系列滚齿机采用矿物铸件（聚合物混凝土）床身，具有出色的减震性能和极低的热膨胀系数，为恒温稳定加工提供基础。刀具主轴（B轴）和工件主轴（C轴）均采用水冷直驱设计，摒弃了可能带来定位误差的皮带或齿轮箱等机械传动元件。水冷系统保证驱动温度恒定，防止热膨胀引起的定位偏移。

在滚齿时，C轴与B轴必须高度同步。然而，即便是高品质伺服驱动器，也难免存在由永磁体与定子绕组相互作用引起的齿槽力矩问题。针对柔轮加工，埃马克开发了一种特殊的补偿策略，用以最大限度地降低同步误差。

控制系统提供丰富的齿形修改功能，除了齿向宽度圆弧度和锥度等标准修改外，还能通过对话参数直接编程进行柔轮特有的齿向修形。轮廓修改通常由滚刀轮廓实现，以优化齿轮啮合面，延长使用寿命。

埃马克用于柔轮加工的机床产品组合

埃马克K系列包含两款专为谐波减速器柔轮加工优化的机床，均配备上述高精度套件，主要区别在于加工范围。

K 160——紧凑小模数专家

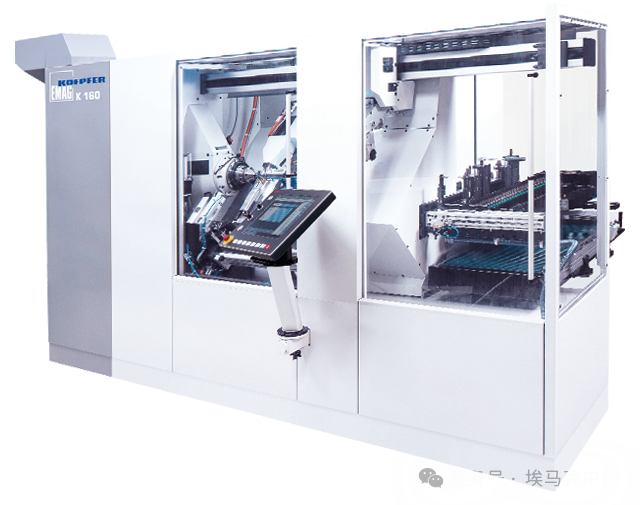

适合小模数柔轮加工，开放式结构便于操作，占地面积小，适用于外径约100毫米以内的工件。

K 300——大工件高刚性方案

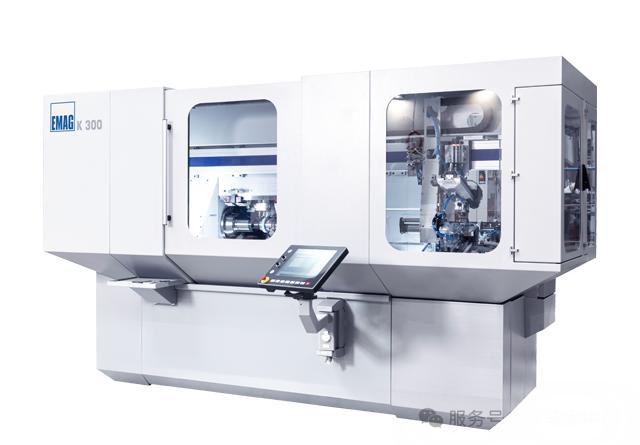

采用封闭式机架结构，即使在较大加工力下也能保证极高刚性，特别适合外径达140毫米的大型柔轮。主轴侧和尾座侧通过横梁连接，即使在巨大夹紧力下也能防止机床变形。

稳定实现4级齿轮加工质量

凭借上述制造理念，埃马克已验证可稳定达到符合DIN 3960/62或ISO 1328第4级甚至更高的齿轮加工质量。这一精度已在全球领先的谐波减速器制造商的批量生产中得到有据可查的验证。

测量覆盖齿向偏差、轮廓偏差、节距、跳动和齿厚等所有相关齿轮参数，尤其是决定传动一致性的节距偏差参数。
