在日常设备维护中，我们拆解过不少故障光栅尺，今天带大家看一下读数头“失明”的情况，直观感受一下为什么光栅尺一定要加装防护罩。

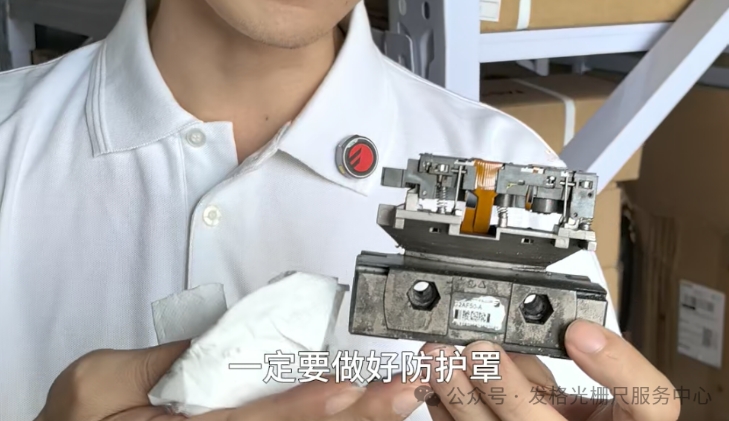

下图展示的是一个没有加装防护罩、长期受油污污染的光栅尺读数头内部状态。可以看到，油污和杂质已经严重侵入内部结构。

光栅尺读数头的内部结构

光栅尺读数头主要由两大部分组成：

上半部分：

光学部分，包含光源、透镜、光电转换元件等

下半部分：

电路部分，包含信号处理主板和输出电路

这两部分都对污染极为敏感。光栅尺是依靠光学系统工作的精密位移传感器，其读数头内部的光学元件对污染极为敏感，轻微粉尘或油污附着就可能导致信号衰减。

油污附着还会导致读数头信号衰减或失真，严重时可能引发误报警甚至设备停机。

冷却液、机油等液体一旦通过设备缝隙渗入光栅尺，会在光栅面形成油膜或乳化层，改变光的折射路径，同时可能腐蚀光栅刻线。

如果光栅尺的防护罩没有密封好，切削液、机油、铁屑等脏东西钻进去，就会黏在光栅条纹上，挡住光线，导致读数跳变甚至完全没信号。

油污侵入的后果

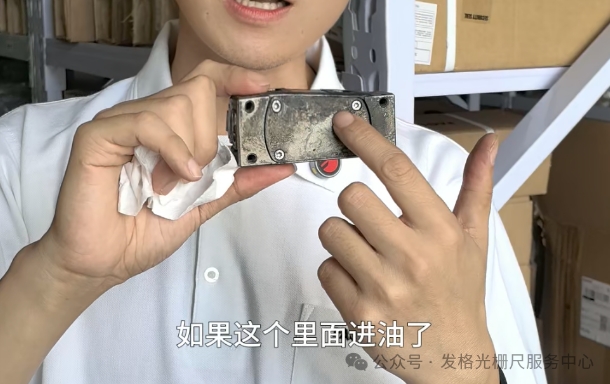

情况一：下半部分（电路部分）进油

如果油污侵入读数头下半部分的电路区域，会导致电路板受损。检测发现，油污侵入后电路部分损坏，主板可能直接报废，整个读数头随之失效。

情况二：上半部分（光学部分）被污染

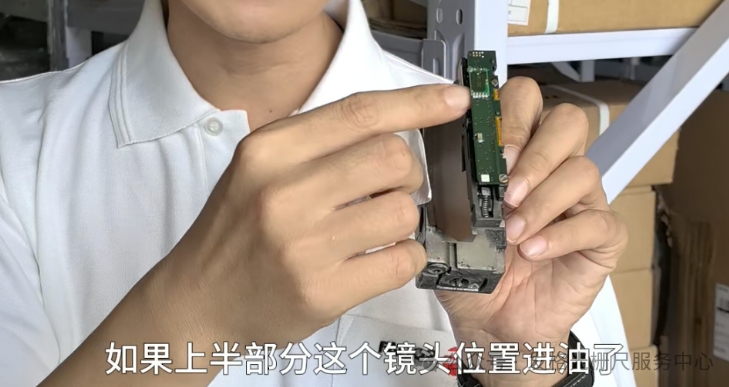

如果油污或脏物附着在光学镜头上，就相当于给读数头戴上了一副“起雾的眼镜”。光

线被遮挡，读数头自然“看不见”或“看不清”，导致读数出错，进而引发系统报警。

油污和灰尘进入光栅尺内部会阻挡光线传输，导致读数头接收的光信号减弱或失真。

情况三：两者兼具

最严重的情况是两处同时被污染，导致读数头彻底失效。

能否修复？

对于光学部分被污染的情况，可以尝试清洁。用专用清洁剂浸湿不掉毛的软布（如镜头布），轻轻擦拭光栅尺的标尺光栅（刻线面）和读数头光学玻璃，去除油污、粉尘、冷却液残留。

但是需要特别注意：清洁后如果读数头仍然异常，基本只能报废。油污侵入引发的故障，在防护措施不到位的情况下频繁发生，最终往往导致需要更换整个光栅尺。

正确的防护措施

为了避免上述情况，建议严格执行以下防护措施：

加装防护罩：在可能接触切削液、油污和铁屑飞溅的区域，必须为光栅尺加装防护罩，有效阻挡大部分粉尘和飞溅的冷却液。

定期清理：及时清理溅落在光栅尺上的切屑和油液，严格防止任何异物进入光栅尺传感器壳体内部。

检查密封：定期检查光栅尺密封件的完好性，及时更换老化密封件。

源头控制：在设备布局阶段，应使光栅尺远离液压站、润滑泵等污染源，安装位置需尽量避开切削液、润滑油、油气的飞溅方向，如果无法避免，必须加装防护罩。
