问
球销是如何运作的？

球销是底盘和转向系统中的基本连接元件，是该领域的标准配置。其功能基于一个相对简单但技术要求较高的原理：球销在壳体中可移动地安装。这样，需要相对移动多个自由度的部件就可以相互连接，而不会中断动力传输。

球形接头内部有一个球销，其球形头在精确配合的轴承座中引导。该轴承座固定在壳体中，与球体一起形成滑动配合。球销通常与底盘或转向部件牢固连接，而外壳则安装在与之配合的部件上。这种结构可实现倾斜和旋转运动，例如在车辆弹簧伸缩或转向时。

动力通过球体和轴承座之间的接触面直接传递。垂直轮载荷、转弯产生的横向力以及制动和转向产生的轴向力通过球销传递到连接部件。同时，球形几何结构允许在多个自由度上进行定义的移动。

问
拆开一个球销，里面都有什么？

球销结构紧凑，但由多个精密配合的组件组成。只有它们协同工作，才能在底盘和转向系统中实现必要的灵活性，同时确保安全的力量传输。

球销是核心部件，由轴杆和球形头组成。它传递来自车轮负载、制动和转向动作的所有力。球形几何结构允许多方向倾斜和旋转，而不会中断机械连接。

球头由轴承座引导，轴承座起滑动作用。它减少了摩擦，均匀地分配了负荷，并确保了关节中的预紧力。其设计对磨损行为和使用寿命有着决定性的影响。

轴承座安装在一个坚固的外壳中。该外壳确保与底盘或转向部件的形状配合连接，并吸收运行过程中产生的力。外壳的刚性对车轮悬架的精确引导起着重要作用。

密封系统通常为套筒形，可保护关节空间免受灰尘和湿气的侵害，并保持内部润滑剂不外泄。因此，摩擦和磨损得以长期保持在较低水平。

问

球销是谁“发明”的？

球销的原理并不是传统意义上的技术发明，而是源于自然。人类解剖结构就利用了这种关节形式，例如肩关节和髋关节，以实现多方向的运动。球形关节头将两块骨骼连接在一起，使其能够进行旋转、倾斜和摆动运动，同时保持高度的稳定性。直到今天，正是这种功能原理仍作为技术球销的设计范例。

随着工业化的发展以及机械和汽车制造领域对可移动且坚固连接的需求日益增长，这种生物原理开始被应用到技术领域。从20世纪上半叶开始，球销在底盘和转向装置制造领域得到了系统应用和进一步发展。几十年来，材料、制造技术和密封概念不断调整，以满足对承重能力、精度和使用寿命日益增长的要求。解剖学上的球形接头始终是基本模型——这是生物原理如何被永久地应用于技术设计的一个例子。

机床咨询电话：159 1097 4236

问
球销安装在汽车底盘的哪些位置？

球销用于连接控制臂和转向节。球销使车轮能够伸缩，并实现转向动作。同时，它们还传递来自路面接触、制动和加速产生的垂直、横向和纵向力。这些接头在前轴上承受着很高的动态负荷。

此外，球销还用于转向系统，例如在转向拉杆末端处。在这里，它们确保转向动作精确地传递到车 轮，即使在行驶过程中底盘和悬架发生移动也是如此。灵活性和刚性的结合对于直接转向感觉至关重要。

根据底盘的设计，球销还用于其他部位，例如多连杆轴上的附加控制臂连接处。

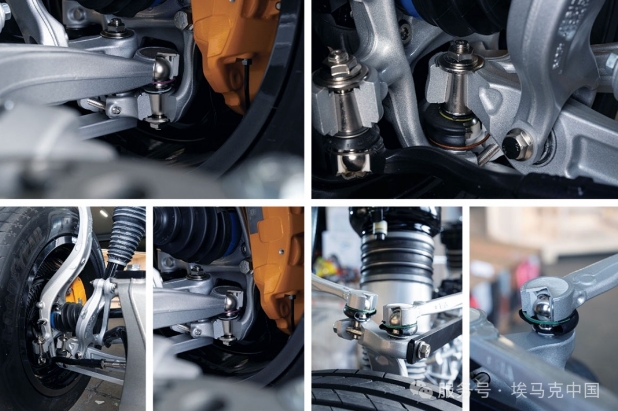

悬架和控制臂上的球销

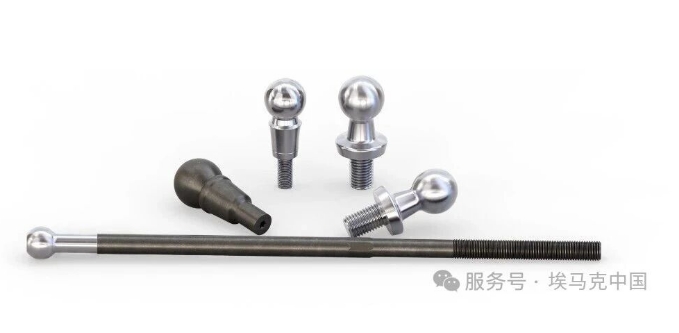

不同款式的球销

问
批量生产球销，难在哪里？

上述功能要求对工业生产有着直接的影响。为了使球销在整个使用寿命期间都能可靠工作，必须精确遵守球销的几何形状、表面质量和尺寸精度要求。球体直径或形状精度即使存在微小的偏差，也会改变摩擦特性，产生间隙或加速磨损。因此，球销的功能安全性始于球销精密的加工。

对于批量生产而言，这意味着：短的节拍时间不能以牺牲精度为代价。在软加工中，为所有后续工艺步骤奠定了几何基础。在埃马克VST 50上对球销进行加工，恰恰满足了这些要求。通过立式机床设计和集成式机器人零件处理，可以自动生产球销，加工时间短，质量可重复。对球形轮廓进行精确车削，可确保可靠地遵守形状和尺寸公差。同时，较短的辅助时间使大批量生产也具有经济性。

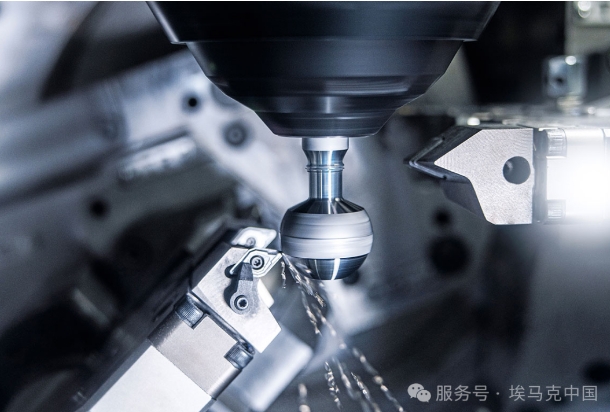

在埃马克 VST 50机床上对球头进行切削加工
