鼓形刀具

鼓形刀具（Barrel Tool），凭借特殊的曲面轮廓，可在加工复杂曲面时实现更大的有效接触区域，从而减少加工路径、提升加工效率。因此，它广泛应用于航空航天、模具、汽车及高端零部件等对曲面加工质量和效率要求较高的领域。

但复杂的刀具轮廓，也意味着更高的加工与修磨要求。

一、鼓形刀具，难在哪里？

不同于传统球头刀，鼓形刀具有椭圆形或锥形等特殊轮廓，对刀具几何尺寸、轮廓精度以及磨削工艺提出了更高要求。

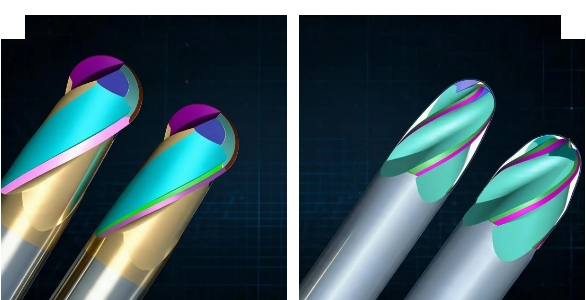

球头刀vs鼓形刀具

尤其在实际磨削过程中，如何快速建立正确的轮廓参数，并实现稳定、高效的磨削，是加工企业面临的关键挑战。

WALTER HELITRONIC G 200，

为复杂刀具加工提供了更高效的解决思路。

二、从轮廓定义，到精密磨削

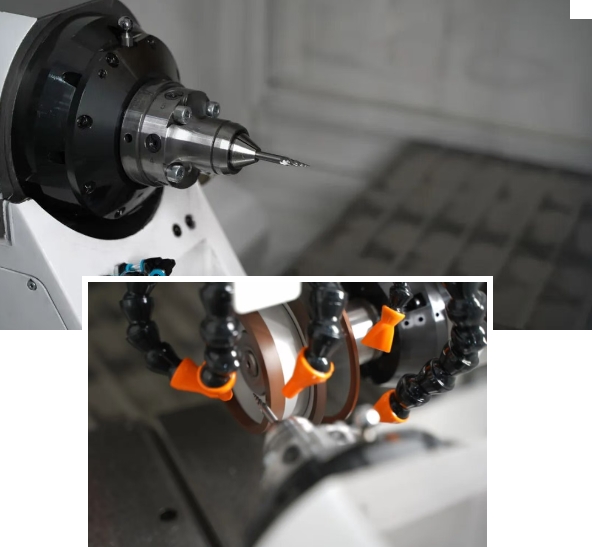

在某鼓形刀具试磨项目中，WALTER采用G 200机床+ TOOL STUDIO软件进行加工，针对硬质合金鼓形刀具进行实际验证。

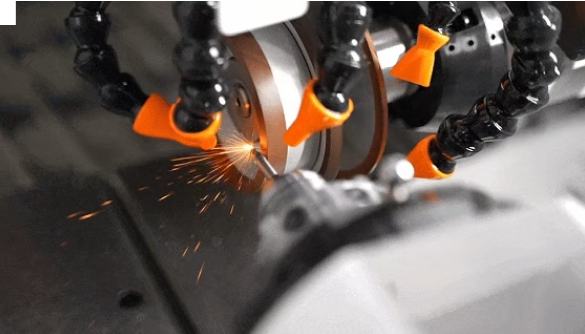

通过合理配置金刚石砂轮，并采用粗磨、精磨分序工艺加工，实现复杂轮廓的高效磨削。

实际试磨结果显示，单支刀具加工时间约13分钟；针对特殊程序，采用轮廓连磨的方式进行加工。

咨询电话：159 1097 4236

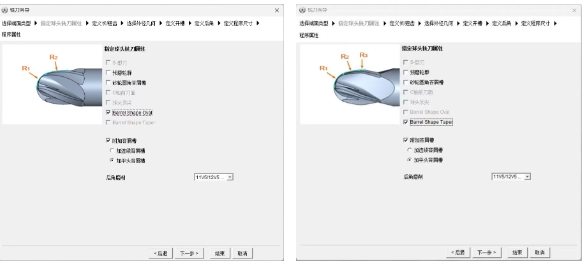

而在软件层面，HELITRONIC TOOL STUDIO 3.5彰显了在鼓形刀具加工中的优势。全新的 Ballnose Barrel Shape Wizard（鼓形刀具向导），针对鼓形刀具的加工设置进行了优化。该向导支持两种典型鼓形轮廓：椭圆形和锥形。通过向导功能，可以更快速、更高效地完成此类刀具的设置。

更快的设置时间，意味着更高的加工效率；更简化的操作，也意味着宝贵加工资源的有效节省。

这正是HELITRONIC TOOL STUDIO 3.5的核心优势：以更智能的方式简化设置，让复杂鼓形刀具加工更加高效。

对于复杂刀具，真正的加工能力不仅体现在“能加工”，更体现在加工后的精度。

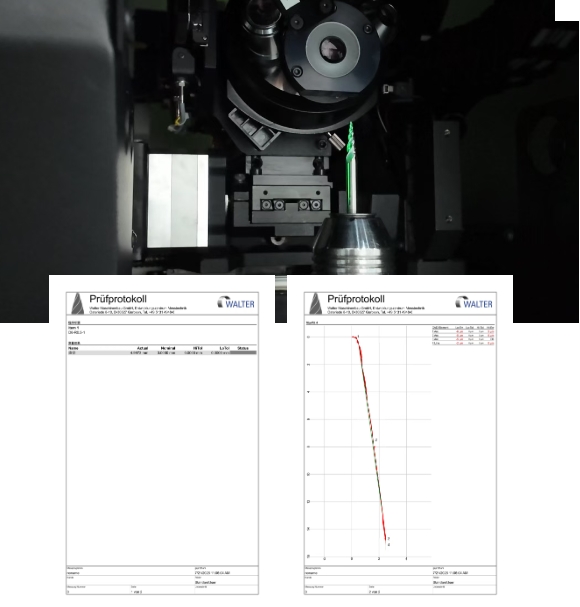

精度检测报告

本次试磨检测报告显示，从实际加工到检测验证，进一步体现了HELITRONIC G 200在复杂鼓形刀具加工中的轮廓控制能力与加工稳定性。

三、精度之外，更关注加工效率

对于复杂刀具而言，真正的竞争力不仅来自加工精度，更来自可重复的工艺、便捷的设置以及稳定的加工效率。

复杂刀具，不意味着复杂流程。从刀具轮廓定义，到砂轮配置，再到实际磨削加工，WALTER HELITRONIC G 200以软硬件协同的方式，让鼓形刀具加工更加高效、可靠。
