度解析：WFL 的自动换刀角度头

在高度复杂工件的完整加工场景中，WFL 车铣复合加工中心所配置的角度头，进一步拓展设备加工边界，兼顾高效、精密与工艺可靠性。无论是交叉孔、斜孔、内部加工，还是难以触及轮廓的铣削作业，角度头配合同步五轴加工，可在一次装夹中完成高难度零件的生产，减少装夹耗时、提升生产率，同时满足最高品质加工要求。

WFL 铣削方案拥有突出的核心优势：

驱动同时适用于轴向应用，如铣削、螺纹加工或去毛刺

全自动换刀，即便是大型重型刀具亦可胜任

钢制附件头结构刚性优异，可承受高切削力

支持定制化设计，缩短加工节拍，保障工艺稳定性

模块化标准产品体系，兼顾标准化与个性化定制能力

众多行业专属方案均经过现场实际工况验证

通过控制端限制最大扭矩，实现刀具保护

依托这套成熟的工艺方案，WFL 实现了切削加工的高度灵活性，同时兼备出色的工艺可靠性与生产效率，充分诠释WFL 完整加工的核心技术优势。

WFL 品质带来信赖

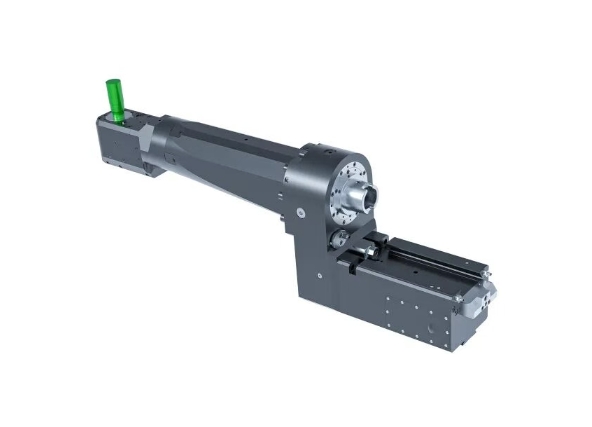

WFL 全新研发内置自动换刀功能的专用高性能角度头，专为复杂铝制零部件的高性价比内孔加工打造。方案集成 HSK-A32 刀具接口、液压驱动夹紧、液压与电气旋转介质接口，以及油雾润滑高速轴承，实现全方位性能升级。

该角度头持续运行转速最高可达 12000rpm，单道加工工序可自动调用 20 余种不同刀具。搭配可同步插补的 B 轴，设备还可实现创新加工策略，大幅减少圆弧轮廓加工的走刀次数。

内置全自动换刀功能

本产品是基于 HSK-A32 标准的专用刀具接口。区别于传统角度头，这款新型角度头内置自动刀具夹紧装置，通过液压驱动完成刀具的夹紧与松开，实现角度头端的全自动换刀。

刀具由机床标准刀库统一供给。依托高性价比的转接套，HSK-A32 刀具可呈 90° 姿态自动装入角度头，由机械式夹紧机构完成刀具的精准定位与夹紧。

相较于传统角度头依赖人工装换刀具的低效模式，WFL 方案可实现加工过程全程连续无间断运行。针对大量需要内孔加工的复杂工件而言，该方案在加工效率与工艺稳定性上，具备碾压级优势。

液压、电气与润滑

一体化介质接口

自动刀具夹紧机构的集成，需配套定制化介质接口。该接口可将液压、电力、润滑等所有必需介质，稳定传输至旋转状态下的角度头。

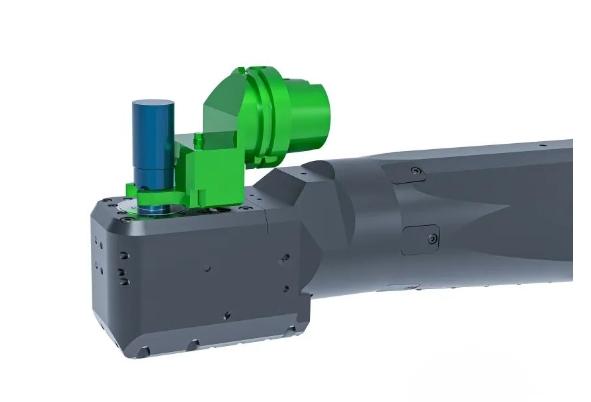

全自动换刀

咨询电话：159 1097 4236

借助高性价比转接套，刀具以 90° 姿态完成安装，可直接使用标准 HSK A32 刀具，无需定制专用刀具，机床端实现全自动换刀

油雾微量润滑，是本产品的设计亮点。采用油脂润滑的标准角度头，在高转速与持续负载工况下往往存在明显性能瓶颈。本次升级的全新设计，可实现 12000rpm 持续稳定运行。

配套的油雾发生单元直接集成于机床外围。该技术依托 WFL 多年在车镗铣单元油雾润滑传动系统的研发沉淀，针对性落地应用于全新角度头，保障高速加工的稳定性与耐用性。

B 轴联动

创新工艺大幅提效

角度头与机床 B 轴联动，进一步提升加工效率。传统圆弧加工采用球头铣刀、多道次小进给走刀，而本次研发推出了全新加工策略：

通过 B 轴精准摆动角度头倾角，可采用更大尺寸刀具加工，以更少的走刀次数完成工件轮廓成型。在保证表面质量不变的前提下，大幅缩短加工工时。这套智能铣削方案充分释放了机床的自由度潜能，相比传统工艺可实现可观的工时缩减。

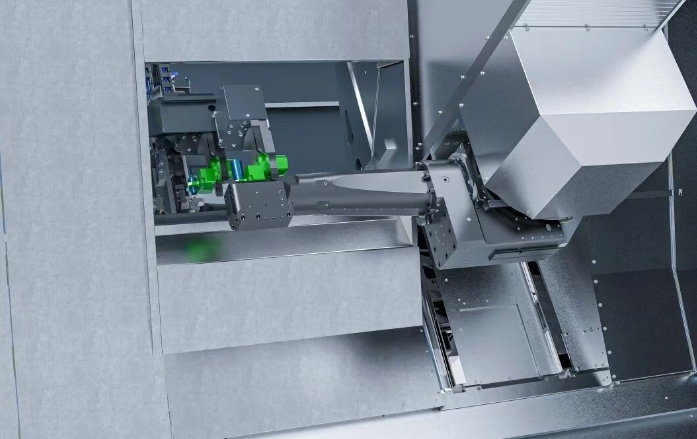

自动化方案

刀库中的刀具通过换刀窗口，直接换装至角度头上

定制化方案

适配专属工况

本次研发的角度头并非标准化量产产品，整体尺寸、结构与设计均根据具体项目定制适配。WFL 在专用刀具研发领域拥有数十年技术积淀，如今正将这一经验持续赋能于带自动换刀功能的高难度角度头铣削应用。

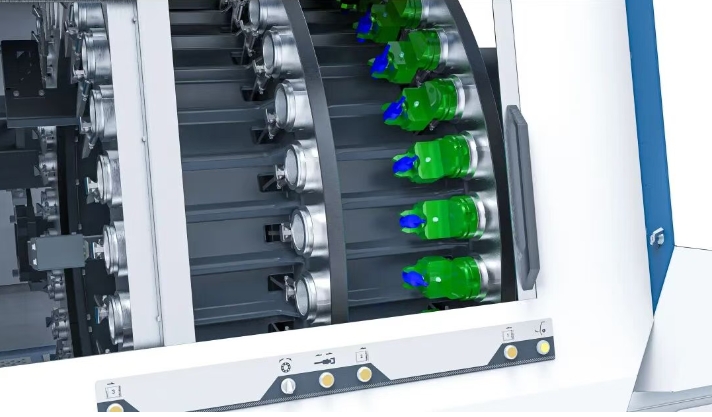

刀库自动化方案

各类刀具连同转接套一并存放于标准刀库中，可自动调用

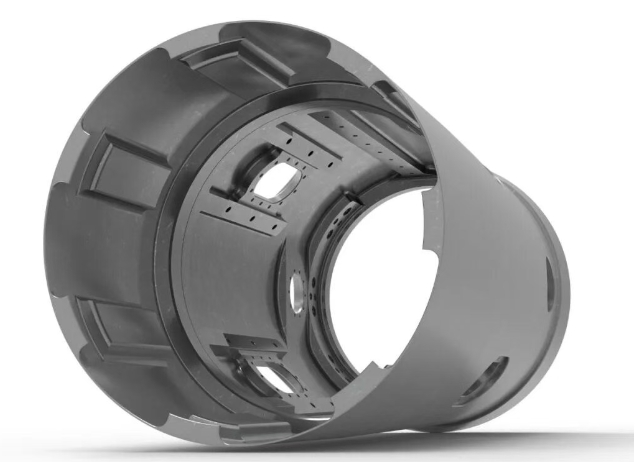

针对不同工件特性，该方案还可配套专用装夹工艺，有效避免薄壁或轻量化零部件加工变形。在近期实际项目中，120kg 的铝制毛坯经切削加工后，最终成品仅重 12kg。这类极限工况，对装夹精度与工艺控制水平都提出了最高标准的要求。

结语

凭借全新高性能自动换刀角度头，WFL 进一步拓宽高性价比内孔加工的技术边界。自动换刀、集成式介质接口与油雾润滑高速设计形成技术组合，可实现：

全自动化内孔加工

单工序调用 20 余种刀具

12000rpm 持续稳定运行

加工工时大幅缩减

复杂铝制零部件高性价比生产

在应用工程层面，本方案专为大尺寸、复杂结构工件打造，充分印证机械结构、介质传输、润滑技术与加工策略的深度整合，能够实现生产效率的显著跃升。

一次装卡，全部完工！

   WFL 车铣复合
