●高速搬运、提高耐久性
通过高刚性设计和振动抑制控制，实现高速化和提高耐久性（搬运能力：轻负荷时 最大12spm）
●新型冲压机专用手臂
薄型轻质，手臂前端负荷最大支持80kg
（手爪装置＋工件）
可形成各式各样的工件搬运形态
（平行搬运，180°/90°旋转搬运）
冲压间距最大支持8m
通过搭载ATC（自动工具转换器），可在更换冲压模具过程中更换手爪装置（选装件）
●标配空气软管和工程用电缆
空气软管 ：Ø12×4根、工程用电缆 ：40芯
●适用的控制装置
FD11

布局例

外形尺寸及动作范围

冲压机专用手臂

(*1) 本产品的额定功率、规格、外部尺寸等如需改良而变更，恕不另行通告。

(*2) 如果本产品的最后使用者与军事相关，或用于兵器等的制造，可能成为“外汇及国际贸易法”规定的出口限制的对象。出口时，请进行充分的审查和办理所需的出口手续。

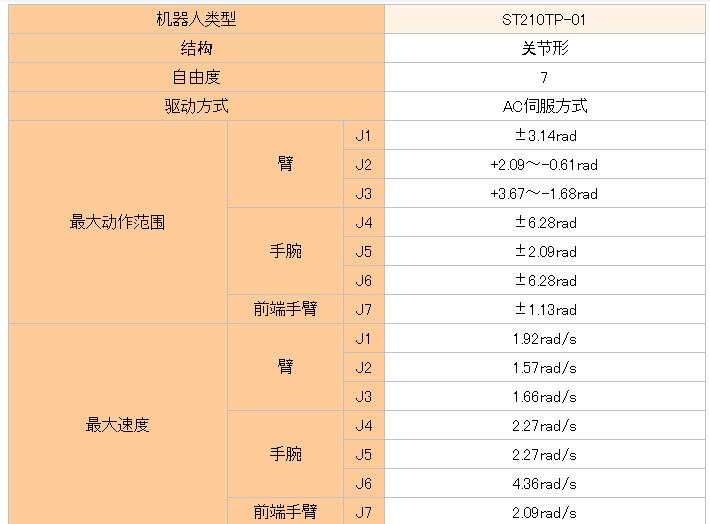

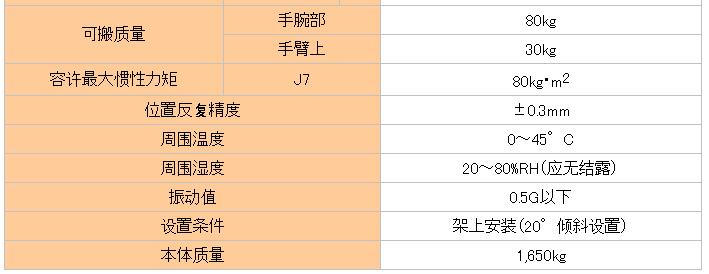

本体规格



※1 第1手臂部负荷根据安装位置、手腕负荷质量而变化。1[rad] = 180/π[°]、1[N・m] = 1/9.8[kgf・m]

※2 以“JIS B 8432”为依据。

※3 设置仅倾斜20°。不支持水平设置或20°之外的倾斜设置。

※4 动作范围和负荷条件是假定和显示在保持水平状态下搬运工件的状态。
