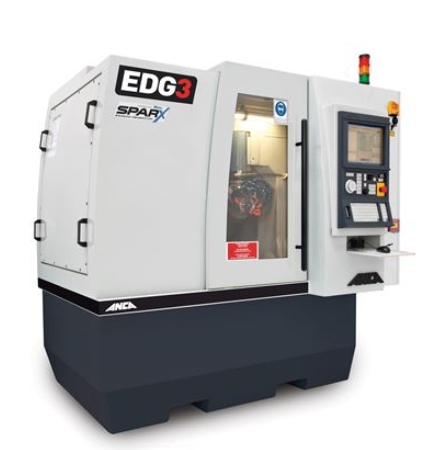

EDG3和EDG5是ANCA针对制造和重磨多晶金刚石（PCD），硬质合金（HM）和高速钢（HSS）刀具的新型高 效解决方案。 ANCA EDG系列经过优化后，适用于从微型到大型的整体PCD顶尖钻头，立铣刀以及剪切成型 刀。它是一个多功能复合式平台，集成了融蚀和磨削直驱双主轴，通过单次夹紧即可实现混合加工，具有极 高的灵活性。
EDG3使您能够在不断增长的PCD市场中享有竞争优势，适用行业包括：电子，航空，CFRP复合材料，铝合 金，木工等众多行业。
EDG5也针对全自动研磨进行了优化。
ANCA灵活友好的ToolRoom和CIM3D软件，即使最复杂的刀具也可以轻松创建。集成了最新的融蚀技术和CAD / CAM系统，EDG3能够满足制造PCD刀具所需的严格要求。
针对制造和重磨多晶金刚石（PCD），硬质合金（HM）和高速钢（HSS）刀具的新型高效解决方案。
咨询电话：159 1097 4236
优势
• 卓越的表面光洁度
• 切割出完美的几何形状
• 针对整体顶尖PCD螺旋立铣刀和钻头进行了优化
• 适用于钎焊刀片刀具
• 一流的ANCA Motion SparX电火花发生器
• 专用的ToolRoomEDG融蚀应用软件
• 智能在线融蚀控制
• 融蚀和研磨双主轴，支持混合加工
• 双轮组转换器
SPARX电火花发生器全新ANCA Motion SparX电火花发生器支持2种新的动力模 式：
• 粗加工-适用于所有PCD类型的超高速粗加工操作
• 超精细加工-用于极低的表面粗糙度<0.1Ra加工操作
•减少了粗加工操作的循环时间，包括整体顶尖PCD螺旋立 铣刀和钻头的槽形加工，以及钎焊PCD刀片的粗加工
• 能够融蚀所有类型的PCD刀具
• 优化的处理工艺用于高表面光洁度刀具的精细表面，降 低了表面粗糙度
• 可融蚀直径为0.4毫米的微型PCD钻头
• 可融蚀直径小于1毫米的微型PCD铣刀
电火花探测
电火花探测利用发生器和以太伺服系统来精确探测磨床内部的电极轮。此功能与内部修整器相结合，可非常精确地 自动进行电极修整和小于0.002毫米的砂轮鉴定。
电力电子
新的ANCA Motion SparX电火花发生器使用最新的半导体电力电子器件，以实现宽带间隙转换速度。
与同等技术相比，Mega-Amp Per Pulse技术增加了ANCA客户可使用的功率范围。
ANCA Motion SparX电火花发生器利用Pico-pulse技术实现高能量密度的融蚀操作，无论是粗加工还是精细加工，整个范围内均具有卓越的性能。
这种“高精脉冲”实现了优越的可控性，为我们的客户提供了优化的进给率，卓越的表面光洁度和大幅缩短的循环时间。
自适应电火花控制 (ASC)
自适应电火花控制（ASC）根据被融蚀的材料（PCD，硬质 合金或HSS）自动监视和调整每个火花的能级。
ASC可实时优化融蚀过程，从而实现卓越的表面光洁度和更锋利的切削刃。可以生产高品质的成品刀具，刀具寿命 更长、刀具磨损更少，降低了刀具总成本。
智能自适应控制 (IAC)
智能自适应控制（IAC）在线自动监测并主动控制融蚀间隙距离和进给速度。
IAC调整并保持最佳的电火花间隙距离和磨床进给速度，从而加快了融蚀速度并提高了螺旋刀具和剪切刀具的表面光洁度。
智能自适应控制提高了进给速度，避免热损伤，提高了表面光洁度，增加了材料去除率（MRR）并缩短了循环时间。

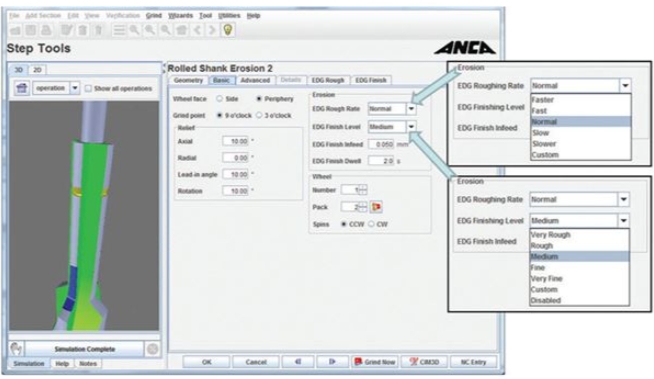

应用领域ANCA EDG系列配和ToolRoom融蚀软件使设置和生产快速简便。使用熟悉的ANCA ToolRoom界面，用户可以定义形式 多样的刀具，并创建自定义的发生器设置，从而为创建刀具提供了最大的灵活性。
PCD刀具类型

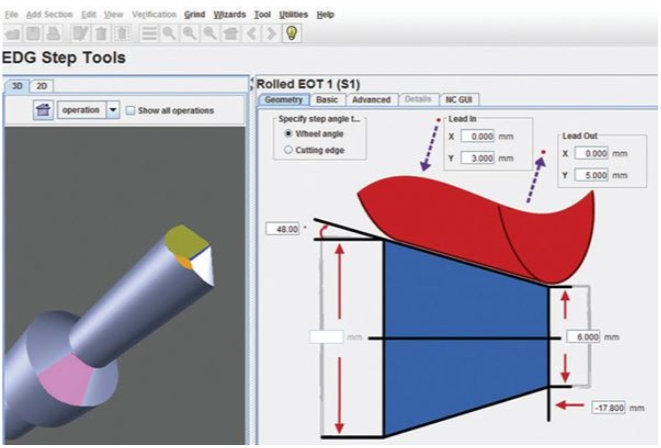

新的专用EDG ToolRoom融蚀软件能够创建整体顶尖PCD螺旋铣刀和钻头、剪切铣刀和钻头、成型刀、复合槽铣刀、锯 片、脉纹螺旋刀和多级刀片刀具——满足所有的应用领域的需求。
常规PCD刀具
PCD刀具的应用范围很广泛：航空航天，电子，汽车和木工等。
在这些刀具的制造中，生产的速度和效率至关重要。利 用ANCA Motion SparX融蚀发生器全新的超粗磨（Extra rough）功能，可以快速制造常规PCD刀具，同时保持了ANCA卓著的质量和精度。
ANCA EDG3和EDG5具有5轴同步控制和自动探测功能，可提供无与伦比的刀具性能和制造效率。
EDG系列的应用软件可以融蚀和磨削各种类型的剪切铣刀，成型刀，多级刀片和锯片。
常规PCD刀具的优点：
• 多种刀具几何形状
• 提供前刃、侧刃和多刃刀具
• 极高的耐磨性
螺旋立铣刀和钻头
• 整体顶尖
• 雪佛龙
• 脉纹
在钎焊变得不切实际或过于复杂的情况下，新一代整体顶 尖，脉纹和雪佛龙PCD刀具正在逐渐成为市场新宠。曾经 是整体硬质合金的天下，现在许多类型的刀具都可以使用 PCD来制造。
利用ANCA Motion SparX融蚀发生器的新的超精细加工功能，PCD刀具可以达到非常高的质量，Ra <0.1毫米。
整体顶尖PCD刀具为刀具几何设计提供了充分的自由度：尺寸、槽数、螺旋和前角以及端面几何形状都完全可以自 定义，以适合各种应用。

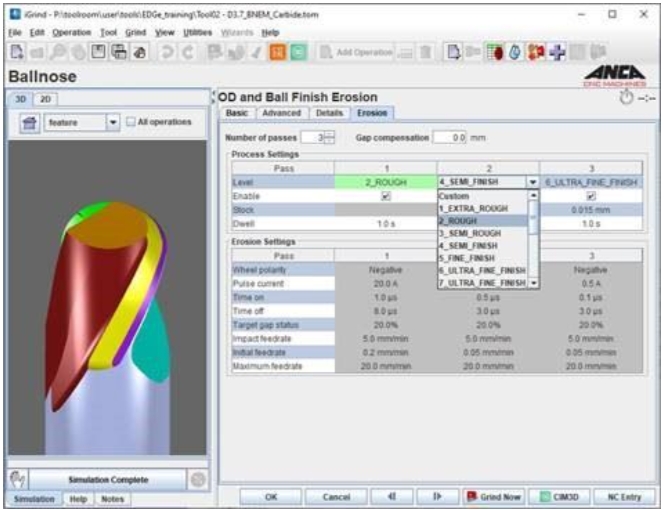

除了已有的螺旋钻头和剪切式钎焊刀片功能外，EDG3的应用软件还可融蚀和研磨所有类型的PCD螺旋立铣刀（直 角、圆角和球头）。
整体顶尖PCD刀具的优点：
• 充分自由的刀具几何形状
• 易于制造
• 钎焊工艺不能满足的应用（<6毫米）
• 适用于微型钻和立铣刀（0.4毫米-1毫米）
• 需要高耐磨性的所有应用
